Распайка разъемов MIDI-кабеля и старых усилителей.

Полноценное MIDI-устройство имеет три соединительных разъема: MIDI In (вход), MIDI Out (выход) и MIDI Thru (на разъем MIDI Thru через буфер ретранслируется копия сигнала, поступающего с внешнего MIDI-устройства на вход MIDI In). Все разъемы — пятиконтактные. Контакты 4 и 5 — сигнальные, контакт 2 — экран. Полярность сигналов определяется относительно источника тока: контакт 4 — плюс (ток вытекает из вывода), контакт 5 — минус (ток втекает в вывод). Таким образом, для разъемов MIDI Out и MIDI Thru назначение контактов одно и то же, для разъема MIDI In — обратное.

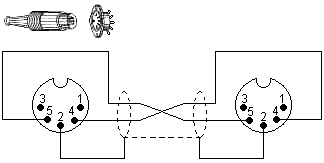

Рис. 1.2. Схема распайки разъемов MIDI-кабеля

Для соединения используется двужильный экранированный кабель. Соединение разъемов на двух концах кабеля — прямое (2-2, 4-4, 5-5). Схема распайки разъёмов MIDI-кабеля представлена на рис. 1.2.

При распайке усилителей типа «АМФИТОН» или «РАДИОТЕХНИКА»   линейный вход имеет «зеркальную» распайку  MIDI-кабеля, сигнальные разъемы 3 и 5.
