Разъемы чейнджеров
Распайка разъёмов, штатных кабелей применяемых при соединении ченжера фирмы
"Philips".

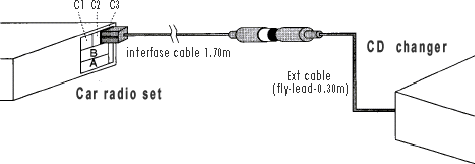

The figures on tfis page show the interfase - and fly - lead cable of the 22RC047.
![](images/change91.gif)
For radio sets wifh a C_10 (10 - pole) connector, use the interface cable with code: 4822 320
12002. Interface cable

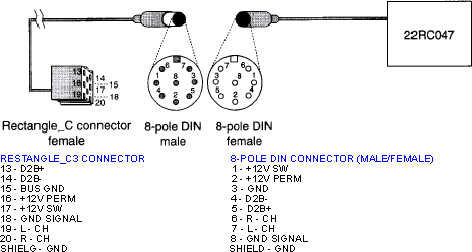

The figure below shows the pin layout of the connections of the interface cable. All connections here are seen from the front side of the connectors.
![](images/change92.gif)

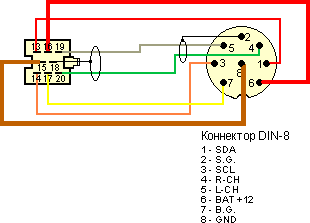

Подключение
OEM Changer к A/Mагнитоле
AUDIO Delta CC
![](images/change93.gif)

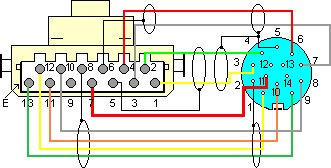

Подключение OEM Changer
к A/Mагнитоле
BMW
![](images/change94.gif)
Подключение и распайка кабеля для Changer ВLAUPUNKT CM102, RDM104

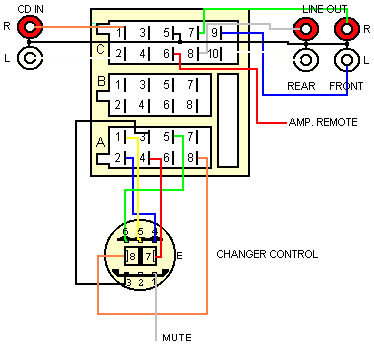

Модель CDC-A03
![](images/change95.gif)

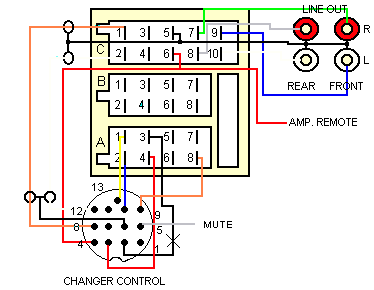

Модель CDC-A05, A06,
A071, A072, A08
![](images/change96.gif)

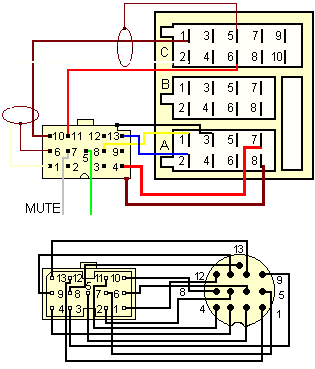

Модель CDC-A04, A05
![](images/change97.gif)

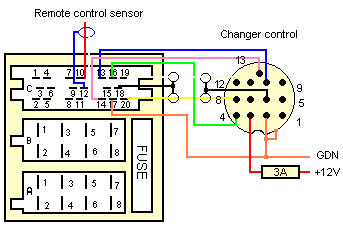

Подключение
и
распайка кабеля
для Changer
ВLAUPUNKT RDM 128, C50
Модель CDC-A05, A06, A071, A072, A08
![](images/change98.gif)
CHANGER RANGE ROVER PU-2050A
Нумерация выводов соответствует разъёму на корпусе (мама)
![](images/change99.gif)

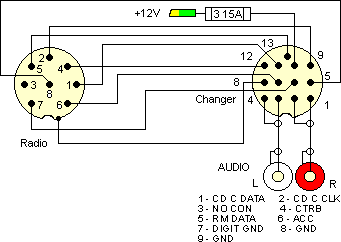

Распайка кабеля для подключения Changer PANASONIC CX-DP600
![](images/change1.gif)

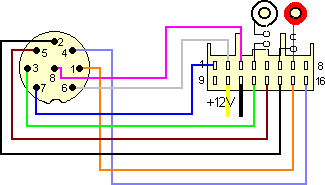

Распайка кабеля для подключения Changer PANASONIC CX-DP801
![](images/change2.gif)

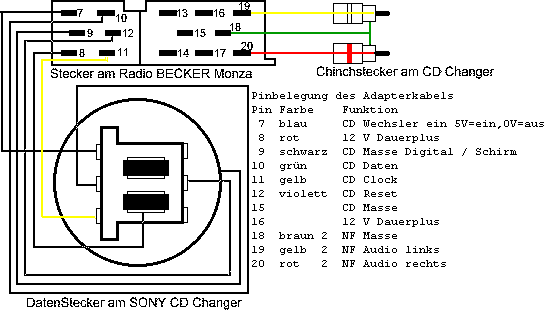

Распайка кабеля для подключения Changer Sony к автомагнитоле Becker
![](images/change3.gif)
